        BIM建模可以说是BIM⼯程师的基础,但是BIM建模⼯作贯穿于建筑⼯程全⽣命周期,为了满⾜设计需求,也会不断提⾼ BIM建模的精度。但因为BIM建模由2D图纸转换为3D模型,也因此让不少⼈犯难了,那么这BIM建模是要如何建?BIM 建模步骤都是怎么⽤的呢?

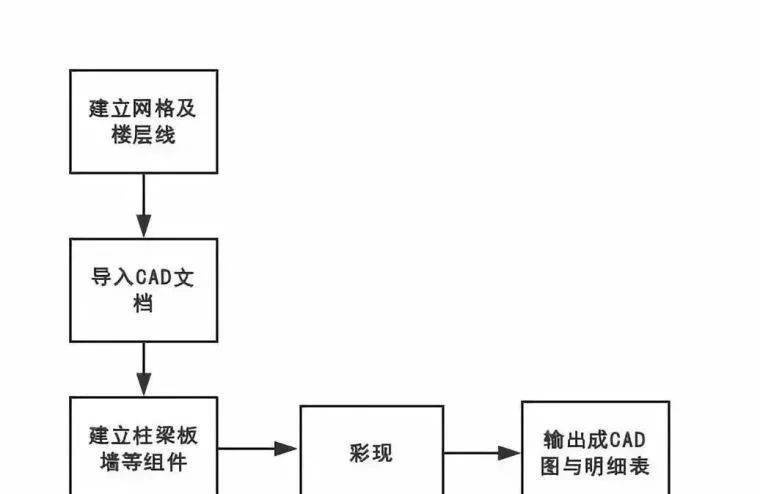

1、建⽴⽹络及楼层线 建筑师绘制建筑设计图、施⼯图时,⽹络以及楼层为其重要的依据,放样、⽴柱位置判断皆须依赖⽹格才能让现场施⼯ ⼈员找到地基上的正确位置。 楼层线则为表达楼层⾼度的依据,同时也描述了梁、柱的位置、墙⾼度以及楼板位置,建筑师的设计⼤多将楼板与梁设 计在楼层线以下,⽽墙则位于梁或楼板的下⽅。

2、导⼊CAD⽂档 将CAD⽂件导⼊BIM软件,可以⽅便下⼀步建⽴柱梁板墙时,可直接点选图⾯或按图绘制。导⼊CAD时应注意单位以及 ⽹格线是否与CAD图相符。

3、建⽴柱梁板 将柱、梁、板、墙等构件依图⾯放置到模型上,依构件的不同类型选取相符的形式进⾏绘制⼯作。

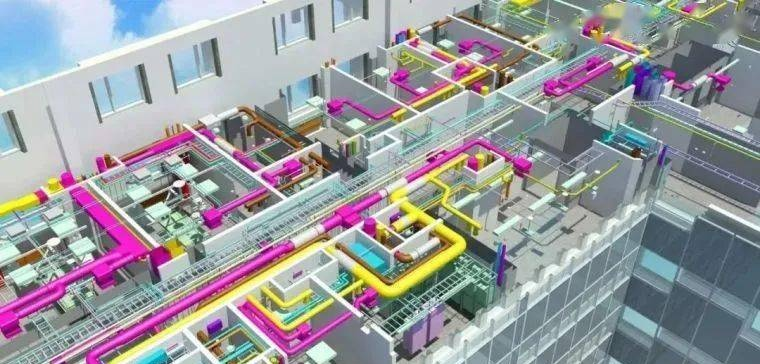

4、彩现 彩现图为可视化沟通的重要⼯具,建筑师与业主讨论其设计时,利⽤三维模型可与业主讨论建物外形、空间意象以及建 筑师的设计是否达成业主需求等功能。
